Metoda Nortona

Czym jest metoda Nortona?

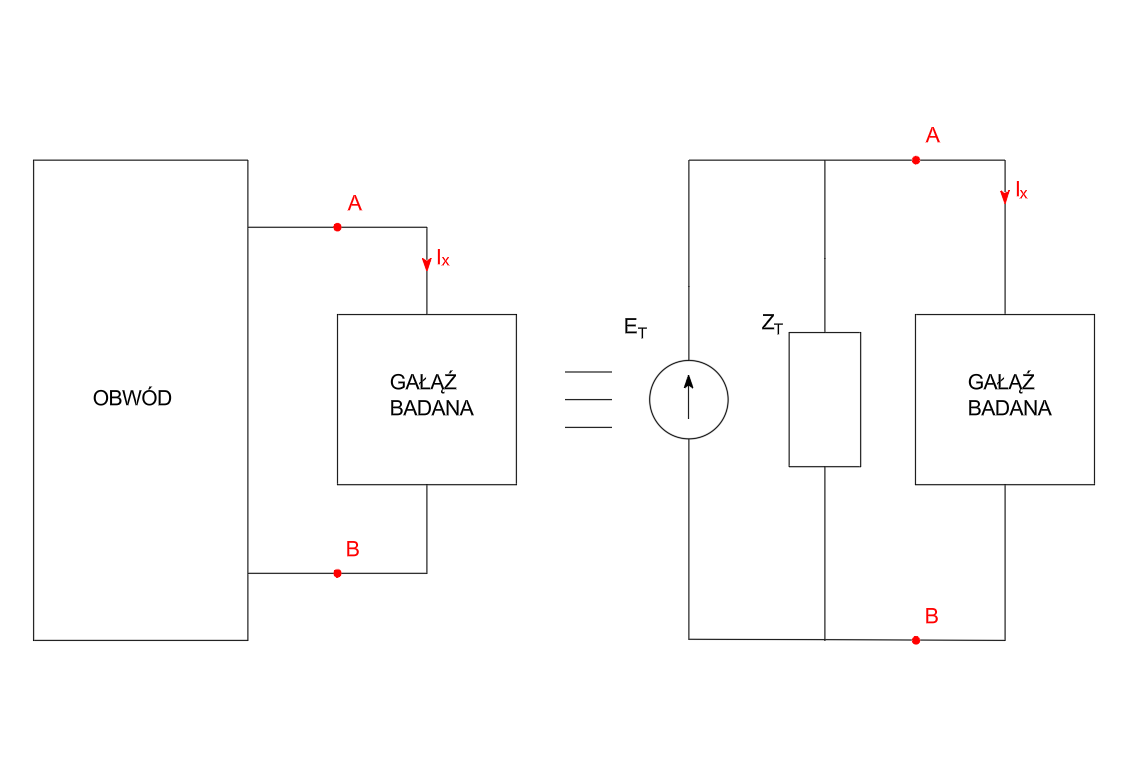

Jak łatwo zauważyć po samym rysunku jest to metoda bardzo podobna do metody Thevenina, jedyna istotna różnica polega na tym, że obwód zastępujemy źródłem prądowym (w metodzie Thevenina było to źródło napięciowe) a impedancja jest podłączona do niego równolegle zamiast szeregowo.

W przytłaczającej większości przypadków nie ma wielkiego znaczenia której z tych dwóch metod użyjemy.

Treść twierdzenia Nortona

Stacjonarny, liniowy i skupiony obwód elektryczny można zastąpić obwodem złożonym z idealnego źródła prądu (źródło Nortona) oraz impedancji (rezystora w obwodach prądu stałego).

Kroki metody Nortona

Kroki metody:

1. Wyłączamy z obwodu gałąź dla której prąd chcemy policzyć
2. Dla reszty obwodu obliczamy:
   1. Prąd źródła Nortona
   2. Impedancję (rezystancję) zastępczą (porównaj -> rezystancja zastępcza)
3. Dołączamy te elementy do badanej gałęzi i obliczamy prąd w tej gałęzi
