Metoda trzech momentów, znana również jako metoda Clapeyrona, jest techniką stosowaną do rozwiązywania belek ciągłych (belki wieloprzęsłowe) statycznie niewyznaczalnych. Metoda ta bazuje na równaniach równowagi momentów zginających, sformułowanych dla trzech kolejnych podpór w belce ciągłej.
Podstawowym założeniem metody trzech momentów jest wykorzystanie zależności geometrycznych i statycznych między momentami zginającymi na trzech kolejnych podporach oraz obciążeniami działającymi na sąsiadujące przęsła belki. Metoda ta pozwala na wyznaczenie wartości momentów podporowych bez konieczności szczegółowego analizowania wszystkich sił reakcji.
Korzystając z metody trzech momentów, formułuje się równania opisujące warunki ciągłości ugięć i kątów obrotu na podporach pośrednich. Dla belki o wielu przęsłach powstaje układ równań liniowych, w którym niewiadomymi są momenty podporowe. Rozwiązanie tego układu umożliwia dalsze określenie rozkładu momentów, sił poprzecznych oraz ugięć w całej belce.
Zaletą metody trzech momentów jest jej stosunkowo prosta i systematyczna procedura obliczeniowa, szczególnie efektywna dla belek wieloprzęsłowych o dowolnej liczbie przęseł i różnorodnych schematach obciążeń.
Dla belek o stałej sztywności
\begin{aligned} M_{n-1} l_{n}+2 M_{n}\left(l_{n}+l_{n+1}\right)+M_{n+1} l_{n+1}=-6\left(R_{N l}+R_{N} p\right) \end{aligned}Dla belek o zmiennej sztywności
\begin{aligned} c M_{n-1} l_{n}+2 M_{n}\left(c l_{n}+l_{n+1}\right)+M_{n+1} l_{n+1}=-6\left(c R_{N l}+R_{N} p\right) \end{aligned}Można również spotkać zapis postaci
\begin{aligned} c M_{n-1} l_{n}+2 M_{n}\left(c l_{n}+l_{n+1}\right)+M_{n+1} l_{n+1}=-6 c \frac{\Omega_{n} a_{n}}{l_{n}}-6 \frac{\Omega_{n+1} b_{n+1}}{l_{n+1}} \end{aligned} Legenda do wzorów:a także zapis w takiej postaci jak poniżej

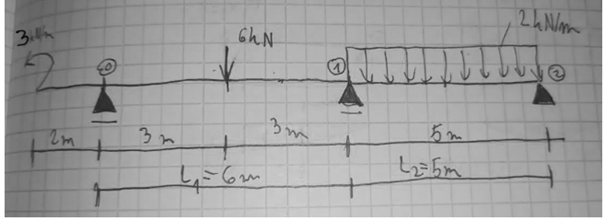

\[ \mathrm{x}_{\mathrm{k}-1} \cdot \mathrm{l}_{\mathrm{k}^{\prime}}+2 \cdot \mathrm{x}_{\mathrm{k}} \cdot\left(\mathrm{l}_{\mathrm{k}^{\prime}}+\mathrm{l}_{\mathrm{k}+1^{\prime}}\right)+\mathrm{x}_{\mathrm{k}+1^{-1}} \mathrm{l}_{\mathrm{k}+1^{\prime}}=\mathrm{N}_{\mathrm{k}} \mathrm{P} \]Rys1. Temat zadania
Redukcja części wyznaczalnej, określenie momentów brzegowych

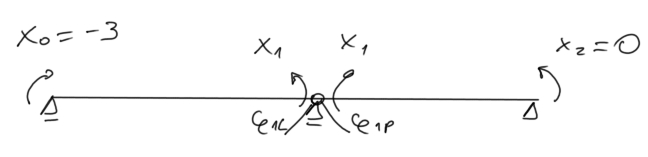

Rys2. Określenie momentów brzegowych
Jeżeli \( I = \text{const} \), to \( l_k' = l_k \)
Dane:
\[ x_{k-1} \cdot l_k' + 2 \cdot x_k \cdot (l_k' + l_{k+1}') + x_{k+1} \cdot l_{k+1}' = N_k P \]
\[ x_0 \cdot l_1' + 2 \cdot x_1 \cdot (l_1' + l_2') + x_2 \cdot l_2' = N_1 P \]
\[ -3 \cdot 6 + 2 \cdot x_1 \cdot (6 + 5) + 0 \cdot 5 = N_1 P \]
\[ 22 \cdot x_1 = N_1 P + 18 \]

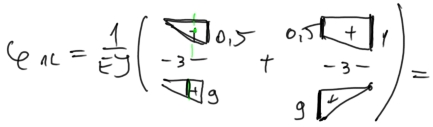

\[ = \frac{1}{EI} \left( 3 \cdot 0{,}5 \cdot \frac{1}{2} \cdot \frac{2}{3} \cdot 9 + \frac{3}{6} \left( 0{,}5 \cdot 9 + 1\cdot 0 + 4\cdot 4,5 \cdot 0{,}75 \right) \right) = \frac{13{,}5}{EI} \]

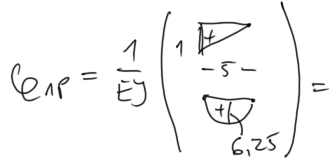

\[ = \frac{1}{EI} \left( \frac{5}{6} \left( 1\cdot 0 + 0 \cdot 0 + 4 \cdot 0{,}5 \cdot 6{,}25 \right) \right) = \frac{125}{12EI} \]
\[ N_{1P} = -6EI \cdot (\varphi_{1L} + \varphi_{1P}) = -6EI \cdot \left( \frac{13{,}5}{EI} + \frac{125}{12EI} \right) \]
\[ N_{1P} = -143{,}5 \]
\[ 22x_1 = N_{1P} + 18 = -143{,}5 + 18 \]
\[ x_1 = -5{,}7\ \text{kNm} \]

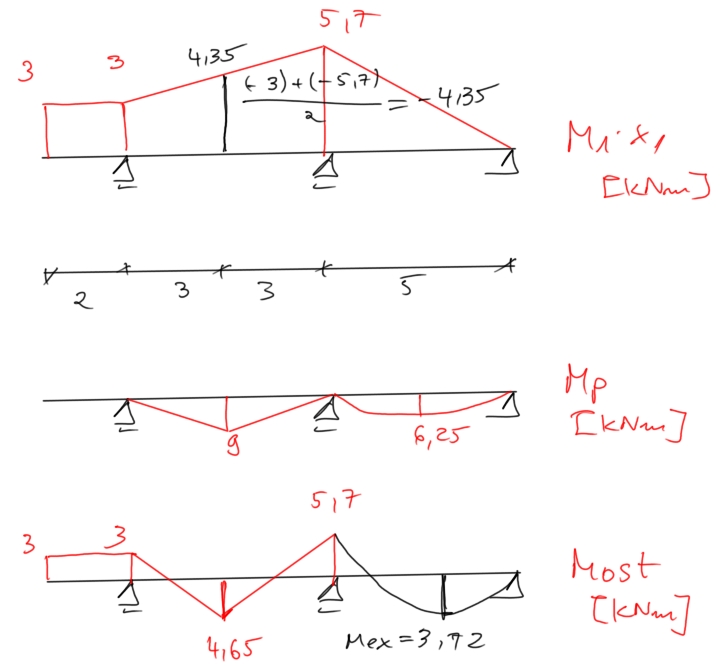

\[ M_{\text{ost}} = M_1 \cdot x_1 + M_P \]

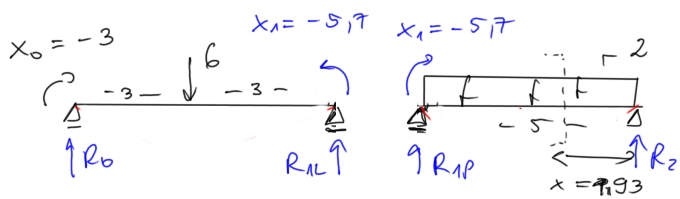

\[ \sum M_0 = 0 \quad \curvearrowright \] \[ -3 + 6 \cdot 3 + 5{,}7 - R_{1L} \cdot 6 = 0 \] \[ R_{1L} = 3{,}45\ \text{kN} \] \[ \sum Y = 0 \] \[ R_0 - 6 + R_{1L} = 0 \] \[ R_0 = 2{,}55\ \text{kN} \] |
\[ \sum M_1 = 0 \] \[ -5{,}7 + 2{,}5 \cdot 2{,}5 - R_2 \cdot 5 = 0 \] \[ R_2 = 3{,}86\ \text{kN} \] \[ \sum Y = 0 \] \[ R_{1P} - 2{,}5 + R_2 = 0 \] \[ R_{1P} = 6{,}14\ \text{kN} \] |
sprawdzenie

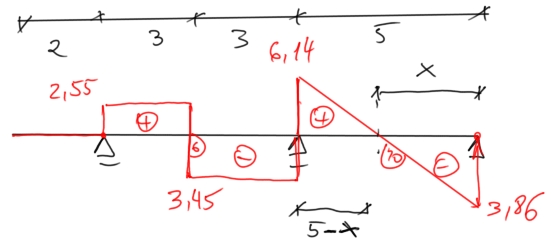

\[ R_1=R_{1L}+R_{1P}=9,59 \ kN \\ \sum y=0 \ \ R_0+R_1+R_2-6-2\cdot 5=0 \\ 0=0 \\ \] Ostateczny wykres sił tnących\[\frac{3,86}{x} = \frac{6,14}{5-x}\]
\[6,14x = 3,86 \cdot (5-x)\]
\[6,14x = 19,3 - 3,86x\]
\[10x = 19,3 \quad (:10)\]
\[x = 1,93\text{m}\]
\[M_{ex} = R_z \cdot x - 2 \cdot x \cdot \frac{x}{2} = 3,72\text{ kNm}\]

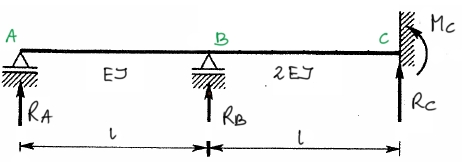

Rys3. Temat zadania 2
Wykorzystując równanie trzech momentów, sporządzić wykresy sił tnących i momentów gnących dla belki przedstawionej na rys3.
Dane: \( q,\ l,\ c = \frac{2EI}{EI} = 2 \)
Belka jest dwukrotnie statycznie niewyznaczalna. Brakujące dwa równania uzyskujemy stosując metodę trzech momentów dla przęseł 1 i 2 oraz 2 i 3
(przęsło 3 o długości zerowej!).

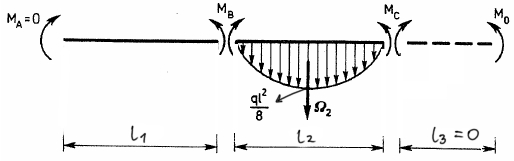

Rys4. Opisanie długości przęseł, zaznaczenie momentów na końcach elementów.
\[ cM_A l_1 + 2M_B(c l_1 + l_2) + M_C l_2 = -6c \cdot \frac{\Omega_1 a_1}{l_1} - 6 \cdot \frac{\Omega_2 b_2}{l_2} \]
\[ M_B l_2 + 2M_C(l_2 + l_3) + M_0 l_3 = -6 \cdot \frac{\Omega_2 a_2}{l_2} - 6 \cdot \frac{\Omega_3 b_3}{l_3} \]
Po przekształceniu równań trzech momentów otrzymujemy układ równań:
\[ \begin{cases} 6M_B + M_C = -\frac{1}{4} ql^2 \\ M_B + 2M_C = -\frac{1}{4} ql^2 \end{cases} \]
Rozwiązując ten układ równań, otrzymujemy wartości momentów w podporach:
\[ M_B = -\frac{1}{44} ql^2, \quad M_C = -\frac{5}{44} ql^2 \]
Aby obliczyć reakcje podporowe, rozpatrujemy równowagę poszczególnych przęseł. Z równania momentów względem punktu B (dla przęsła AB) otrzymujemy:
\[ R_A = \frac{M_B}{l} = -\frac{1}{44} ql \]
Równoważąc siły działające na przęśle AB, otrzymujemy wartość siły reakcji od strony przęsła:
\[ R'_B = -R_A = \frac{1}{44} ql \]
Dla przęsła BC, korzystając z równania równowagi momentów względem punktu B:
\[ R_C = \frac{M_B - M_C}{l} + \frac{ql}{2} = \frac{13}{22} ql \]
Następnie wyznaczamy siłę przekazywaną z prawej strony przęsła do punktu B:
\[ R''_B = ql - R_C = \frac{9}{22} ql \]
Całkowita reakcja w podporze B to suma reakcji z lewej i prawej strony:
\[ R_B = R'_B + R''_B = \frac{1}{44} ql + \frac{9}{22} ql = \frac{19}{44} ql \]
Dysponując obliczonymi momentami i reakcjami, możemy teraz sporządzić wykresy sił tnących i momentów gnących dla całej belki.
Źródło: zadanie 10.15 (str. 379) z:
M. Banasiak, K. Grossman, M. Trombski, „Zbiór zadań z wytrzymałości materiałów”, Wydawnictwo Naukowe PWN, Warszawa 2012.
